Realizadas pruebas de carga en el viaducto sobre el río Almonte

Adif realizada la prueba de carga en el viaducto sobre el río Almonte

Situado en el subtramo Embalse de Alcántara-Garrovillas, de 6,3 km de longitud, perteneciente a la Línea de Alta Velocidad Madrid-Extremadura. Estas pruebas han concluido de manera satisfactoria

Las pruebas de carga consisten en la ubicación de distintas configuraciones de cargas sobre el viaducto antes de su puesta en servicio, con el objetivo de confirmar que la construcción se ha llevado a cabo de forma satisfactoria. El ensayo también ha servido para verificar, dada la singularidad de la estructura, que su comportamiento estructural se corresponde con el previsto.

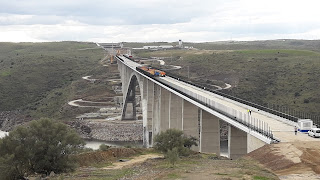

Para la realización de las pruebas de carga del viaducto sobre el río Almonte se han determinado un total de 94 puntos de control a medir, para lo que se han requerido 36 camiones de 26 toneladas cada uno, agrupados en tres hileras de hasta 12 camiones cada una y separados entre sí a unas distancia de tres metros.

Las hileras de camiones se han dispuesto de modo que las configuraciones de carga son simétricas y asimétricas respecto del eje del tablero, con el fin de representar los estados de carga significativos para el uso futuro del viaducto.

Adicionalmente se han efectuado varias pasadas de camiones cargados sobre el viaducto para comprobar su comportamiento ante cargas dinámicas y determinar que a altas velocidades, como las que sucederán con el paso de los trenes, no se producen fenómenos vibratorios reseñables.

Asimismo, Adif ha realizado también pruebas de carga en el viaducto sobre el arroyo de Cagancha, de 431 m, el viaducto sobre el arroyo de Villaluengo, de 431 m, y el viaducto sobre el arroyo de Santa Ana, de 341 m, y en dos pasos superiores. Todos estos elementos singulares se encuentran en el tramo subtramo Embalse de Alcántara-Garrovillas.

Características técnicas y proceso constructivo del viaducto sobre el río Almonte

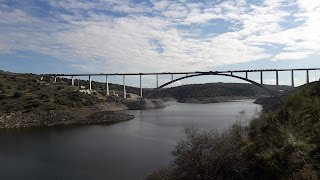

El viaducto sobre el río Almonte se localiza dentro del subtramo Embalse de Alcántara-Garrovillas, de 6,3 km de longitud, que discurre por los municipios cacereños de Garrovillas de Alconétar y Santiago del Campo.  Este viaducto tiene una longitud de 996 m y ha sido proyectado con un vano central de tipo arco de 384 m, con una altura sobre el nivel medio del embalse de Alcántara superior a 100 m.

El arco está formado por una sección octogonal hueca, tipo cajón de canto variable, en sus 210 m centrales, bifurcándose a continuación en dos pies por cada orilla, hasta plantar la estructura sobre sus arranques separados 19 m para dotarlo de la estabilidad necesaria. Es decir, el gran arco no es un una estructura clásica de configuración plana, sino un arco apoyado sobre cuatro verdaderas patas, en cuatro puntos convenientemente separados entre sí, a fin de hacer frente al empuje del viento y a los fenómenos dinámicos originados por el paso de los trenes de alta velocidad.

El tablero permite alojar la plataforma de la doble vía de alta velocidad, así como otros elementos necesarios para el funcionamiento de la línea de ferrocarril. El ancho inferior del cajón es de 6 m, que coincide precisamente con el tamaño del arco en su clave a fin de unirse de forma limpia. Además, el tablero se dota de voladizos laterales que completan la anchura total de la sección hasta los 14 m.

La construcción del arco se ha realizado por voladizos sucesivos. Estos voladizos se atirantan inicialmente desde las pilas de hormigón ubicadas en los arranques del arco y, después, desde dos torres de atirantamiento provisional de acero situadas sobre dichas pilas. Cada pila y cada torre se retienen desde las cimentaciones de las pilas próximas, que precisan de anclajes provisionales al terreno.

La construcción del tablero se ha realizado por medio de sendas cimbras autoportantes que se desplazan desde ambos estribos. Estas autocimbras son como encofrados apoyados sobre las pilas construidas previamente, y sostienen vanos completos de hasta 45 m de longitud, mientras se endurece el hormigón que le da la forma y capacidad final al tablero.

fuente adif
